斷路器試驗時斷路器的合閘時間，是指合閘接觸器接通合閘電源起，至斷路器動、靜觸頭剛剛接觸時止的這段時間，實際上是包括合閘接觸器動作時間在內的一端時間。 斷路器的分閘時間，是指在分閘線圈接通分閘電源起，至動、靜觸頭剛剛分離時止所需的這段時間。它是斷路器本身固有的，不包括其他的動作時間。但在實際運行中還要延長一端滅弧時間。

動作時間的試驗方法，對低、中速動作的斷路器，一般采用電秒表法測量；對高速動作的斷路器。則用電磁錄波器（如SC-10、SC-16型）進行測量。

一、測量分、合閘時間

（一）合閘時間的測量方法

1.試驗接線

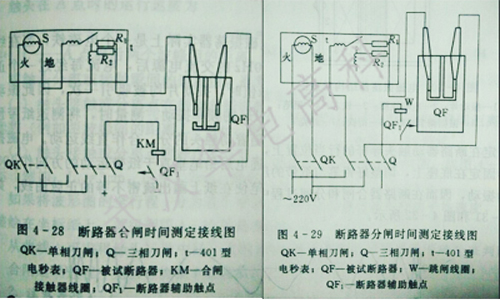

采用電秒表法則測量時，其試驗接線如圖4-28所示。

2.試驗步驟

（1）合上單相刀閘QK，電秒表不計時；將直流電源合上，給合閘接觸器線圈送電。

（2）合上三相刀閘Q，電秒表開始計時，同時斷路器合閘接觸器線圈通電，開始合閘。

（3）斷路器主觸頭接通后，點秒表停走，它所指示的時間即為本次合閘時間。

（4）接開刀閘Q和QK，記錄時間值。

（5）復位電秒表，然后重復試驗3次。

（6）計算出3次試驗的平均值，即為該斷路器的合閘時間。

（二）固有分閘時間的測定方法

1.試驗接線

采用電秒表法測量時，其試驗接線如圖4-29所示。

2.試驗步驟

（1）合上單相刀閘QK，電秒表微型電機啟動，點秒表不計時；將直流電源合上，給分閘線圈送電。

（2）合上三相刀閘Q，電秒表開始計時，同時斷路器分閘線圈通電，斷路器跳閘。

（3）斷路器主觸頭分離后，電秒表停走，此時電秒表指示值即為本次試驗的分閘時間。

（4）拉開刀閘Q和QK，記錄時間值。

（5）復位電秒表，重復試驗3次。

（6）計算3次試驗的平均值，即為該斷路器的分閘時間。

（三）注意事項

（1）三相刀閘的質量要好，要求操作靈活、接觸良好。

（2）操作刀閘速度要快，保證三相同時接通，否則會產生較大誤差。

（3）電秒表的型式較多，試驗前要弄清楚其試驗接線，避免接錯。

（4）斷路器的合閘、分閘線圈及合閘接觸器線圈，均只允許短時通電，試驗時要保證斷路器動作后能立即切斷電源，以防這些線圈通電時間過長而燒壞。

（5）常用斷路器固有分合閘時間可參見附錄四所里列。
