工頻放電電壓是閥型避雷的主要電氣特性參數之一，工頻放電電壓符合規定要求的避雷器，才能保證其在運行中正常工作，保護設備免遭大氣過電壓的損壞。

測量閥型避雷器的工頻放電電壓的目的，主要是檢查它的放電特性，將測得值與標準值比較，可以了解避雷器的滅弧能力、內部裝配合元件絕緣情況等是否正常。

試驗標準規定，對不帶非線性并聯電阻的閥型避雷器，在交接時和運行中定期測量工頻放電電壓；對帶有非線性并聯電阻的閥型避雷器，只在解體后測量工頻放電電壓。

對不帶并聯電阻的避雷器測量工頻放電電壓

1.試驗接線

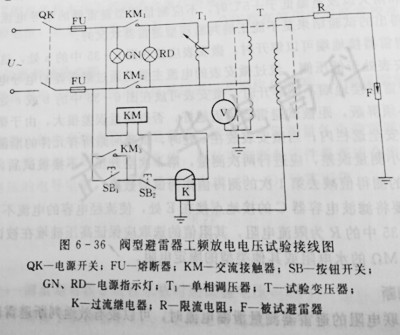

工頻放電電壓試驗接線如圖6-36所示。

2.試驗步驟

（1）合上電源，用單相調壓器均勻升高電壓。

（2）升壓時注意電壓表指示，當電壓表擺向零值前的指示值即為避雷器的工頻放電電壓值。

（3）對每個避雷器實驗3次，取其平均值。只要其中有一次以上不合格，則應增加試驗次數3~6次，若再有一次不合格時，則避雷器不能使用。

對帶并聯電阻的避雷器測量工頻放電電壓

避雷器的并聯電阻，因其熱容量的限制，當施加電壓高于避雷器滅弧電壓的時間超過0.2s時，并聯電阻就可能損壞。因此，試驗標準規定，帶非線性并聯電阻的閥型避雷器，智能在解體大修時才測量工頻放電電壓。

在對帶非線性并聯電阻的閥型避雷器測量工頻放電電壓時，為防止并聯電阻損壞，且能正確測量放電電壓，應滿足以下要求：

（1）為了滿足試驗電壓高于避雷器滅弧電壓的時間不大于0.2s，試驗時需采取快速升壓的方法。現場較多采用的快速升壓法有：專用發電機沖擊勵磁法和單相調壓器改造后用手動快速升壓法。

（2）因一般測量表計阻尼較大，在快速升壓時不可能測得避雷器的放電電壓，為此，應使用電壓互感器或分壓器配以電子示波器來進行測量，才能獲得正確的結果。
