利用SF6氣體密度表監測泄氣率是否超標

（1）記錄投運日期、環境溫度、氣體壓力值P_a，利用SF6氣體壓力溫度曲線將P_a折算到20℃的值P₂₀。

（2）運行30天后再記錄環境溫度和氣體壓力值P并將其換算20℃的值P₃₀。

（3）按下式驗算起年泄漏率是否滿足要求。

q=（P₂₀—P₃₀）×365/（30P）×100%

式中

P——斷路器額定氣壓，MPa。

如果q值小于1%證明斷路器密封良好，裝配質量良好。

建立SF6斷路器氣壓監測檔案材料

對每一臺運行的斷路器都要建立一個完整的氣壓檔案資料，以判斷斷路器是否漏氣，建立SF6斷路器氣壓監測檔案資料的要求如下：

（1）首先記錄斷路器編號、充氣日期、氣壓值（參考廠方氣壓曲線圖，折算到20℃）、充分時的環境溫度。

（2）考慮斷路器通電后導體發熱的影響，還應記錄斷路器工作電流，通電24h氣體溫度溫度后的氣壓，并把當時環境溫度下氣體值換算到20℃，氣壓P₂₀的值，就是判斷斷路器是否漏氣的標準。

（3）設備投入運行后，每周應填寫一次檢測氣壓的記錄，其內容包括咱期、環境溫度、實測氣壓。然后將氣壓值換算到20℃，填入監測卡，弄以P₂₀為基礎，在表中記上一個點，此工作要堅持到檢修日為止。

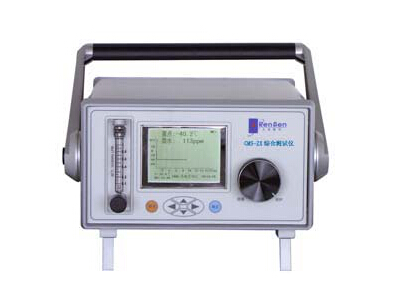

SF6氣體綜合分析儀
