電纜故障測試電纜故障探測步驟

您的位置：首頁 >> 服務支持 >> 技術文章

電纜故障測試，電纜故障探測步驟？武漢華電高科專業電力試驗設備，在這里為你解答電纜故障探測步驟。電纜故障探測步驟如下：

（1）先用兆歐表從兩端探測故障。

（2）數據分析，對所測得的絕緣電阻進行分析。例如A側測得為10Ω，B側測得為250MΩ，則A側是短路接地，B側則沒有短路，故從B側進行探測較好。

（3）故障定位?？梢愿鶕?jù)各種方法的適用范圍（表1-21），對具體的故障使用不同的方法，在粗測后還要進行精確定位。

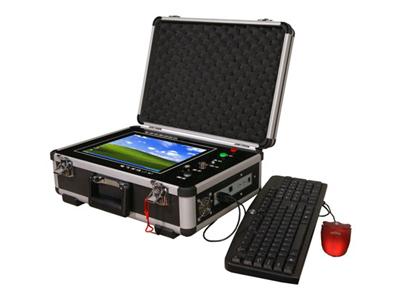

近年來，我國也開發了不少新的電纜故障探測儀。如GZC-H智能型電纜故障測試儀，采用最新的USB通信接口，采集信號穩定，主機自動選擇采樣頻率,25MHz，最高達100MHz五種頻率供您選擇，既能提高測試精度，又能滿足不同長度電纜的測試要求。軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，提高了測試精度。電纜故障探測方法如表1-21所示。

表1-21 電纜故障探測方法

名稱	方法		標準	并聯故障（短路）	串聯故障（斷路）
終端測量技術	電橋法	Murry法	用電纜長度靈敏度	低電阻（≤200Ω）
	電橋法	電容電橋	用導體對外套的電容	高電阻	高電阻
	雷達（脈沖）法		產生一個短時脈沖	低電阻（≤200Ω）	高電阻
	共振法		產生一個持續波	底電阻	高電阻
追蹤技術	電流追蹤法		直流，交流	底電阻
	音頻		傳播聲音	底電阻
	沖擊		傳播高能脈沖	高和底電阻	高電阻
	大地梯度		電位降	低電阻（大約到100kΩ）

電纜故障測試儀
