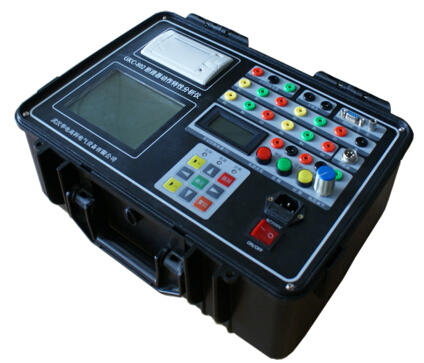

高壓開關動特性測試儀配備兩種測速傳感器，分別在不同情況下使用。兩種傳感器通過一根傳感器信號線，連接到儀器的“速度傳感器”插座上。

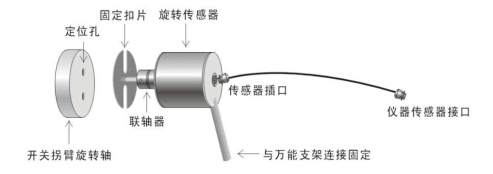

旋轉傳感器
     通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。開關廠家出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

     安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。
     直線傳感器
     如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。
直線傳感器有三種規格，分別是50mm、200mm和300mm。
     50mm直線傳感器用于真空開關行程速度的測量;
     200mm、300mm用于SF6開關行程，速度的測量，此兩種傳感器為非標準配置。

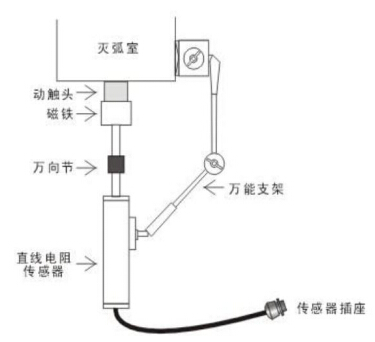

     以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于SF6開關、油開關，方法類似。
     提示：直線傳感器因其現場安裝的煩瑣性，不是本產品的常規配件，用戶可根據需要，針對不同的開關，自己設計安裝支架，保持傳感器的拉桿與開關動觸頭的運動平行和同步，可以很精確地測出開關的運動行程及相應的速度。
