變壓器在交接、大修后必須進行試驗，也就是故障后的檢查需要進行變壓器繞組的直流電阻測試。通過測量變壓器繞組的直流電阻，可以檢查出繞組接頭焊接質量的好壞，。根據《電力設備預防性試驗規程》規定，1.6MV·A以上的變壓器相電阻不平衡率不應大于2%，線電阻不平衡率不應大于1%。直流電阻測試是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

現場測試直流電阻的方法很多，主流方法包括直流壓降法和電橋法。直流壓降法的原理是在被測繞組中通以直流電流，在繞組的電阻上產生壓降，測出通過繞組的電流及繞組上的電壓降，根據歐姆定律，即可算出繞組的直流電阻。電橋法則是通過電橋平衡的原理來測量直流電阻，有雙臂電橋和單臂電橋2中。此外還有高壓充電低壓測量法、磁通泵法、二階振蕩法、動態測量法、短路去磁法和恒流源等。

變壓器繞組的直流電阻測試是變壓器絕緣監督不可缺少的試驗項目，通過測量直流電阻，可檢查繞組接頭焊接質量的好壞，有無間短路，分接開關是否良好，繞組是否訊在斷股等情況。直阻測試結果異常時，應先進行綜合分析、比較，排除干擾，并與其他監督試驗，特別是油化試驗結果相結合，以便對故障類型和位置做出更為真是可信的判斷。

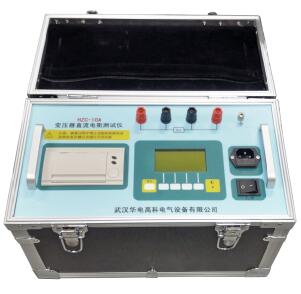

為了滿足感性線圈直流電阻快速測量的需要,武漢華電高科HZC系列變壓器直流電阻測試儀儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

有關變壓器直流電阻測試儀信息咨詢、技術資料等歡迎致電：027-87771780 或
