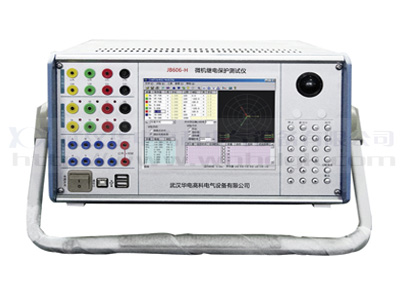

隨著電力工業的不斷發展，繼電保護裝置特別是微機保護在企業電網中的推廣應用。微機繼電保護測試儀可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。本文主要介紹微機繼電保護測試儀如何進行零序保護試驗步驟

測試步驟1：設置阻抗參數

在界面的左上角為整組試驗的阻抗參數設置區：

l  Z：極坐標形式的幅值；

l  Φ：極坐標形式的角度；

l  R：直角坐標形式的電阻；

l  X：直角坐標形式的電抗；

l  Kr、Kx：用于計算零序補償系數（Kr／Kx），如果定值所給的參數形式與此不同，可按如下公式進行轉換：

Kr = ( R0 / R1 – 1 ) / 3

Kx = ( X0 / X1 – 1 ) / 3

如果定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算；對某些保護以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kr＝Kx＝Ko 。

    測試步驟2：設置故障相電壓參數

對于某些保護無法獲知故障阻抗，而只有故障電壓和電流，可設置該屬性頁內的參數來進行試驗，此電壓值對于帶方向零序保護試驗時起方向判別作用。

l  故障相電壓：計算用的故障相電壓幅值；

l  故障相電壓角：計算用的故障相電壓角度；

    測試步驟3：設置零序過電流保護整定值

l  零序I 段3I0：零序I 段定值；

l  零序II 段3I0：零序II 段定值；

l  零序III 段3I0：零序III 段定值；

l  零序IV 段3I0：零序IV 段定值；

測試步驟4：設置系統參數

l  故障性質：選擇“瞬時性”故障時，測試儀在整個試驗過程中只輸出一次故障量，當測試儀接收到保護的動作信號，或者達到所設置的“故障時間”后，停止輸出故障量，而轉為輸出正常的電壓、電流，之后即便接收到其它開入量信號，測試儀仍然維持正常量輸出不變；選擇“永久性”故障時，測試儀按以下順序輸出：開始試驗（輸出正常量）——輸出界面上所設置的第一次故障量——接收到保護跳閘動作信號（輸出正常量）——接收到重合閘動作信號（再次輸出界面上所設置的故障量）——再次接收到保護跳閘動作信號（再次輸出正常量）；如果需要對保護的后加速功能進行試驗，一般應選擇永久性故障；

l  跳閘：用于定義開入量A、B、C三端子是作為“跳A”、 “跳B”、 “跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B”、“跳C”哪幾個信號到，模擬哪幾相跳開；若設為“三相跳閘”時，則不管哪個開入量收到信號，三相均同時跳開。

l  故障方向：可設置為正向故障或反向故障；

l  輸出類型：如果零序電流不大于30A，可選擇“單相輸出”方式由各相獨立輸出。當零序電流大于30A時，可以選擇“三并輸出”方式，此時可以輸出最大60A電流。此時程序會自動提示操作人員將測試儀的電流“三并”后，分別接至保護裝置的A相、B相和C相；

l  Ux為第四路電壓通道，共有四種輸出模式：

+3Uo       三相交流電壓的矢量和；

-3Uo       三相交流電壓矢量和的反相輸出；

+√3×3Uo  √3倍的三相交流電壓的矢量和；

-√3×3Uo  √3倍的三相交流電壓矢量和的反相輸出；

測試步驟5：設置正常態參數

l  故障前時間：每次子試驗項目測試前，測試儀均輸出一段時間的故障前狀態（即空載狀態），以保證保護接點可靠復歸，且重合閘準備完畢。故，該時間的設置一般大于保護的復歸時間（含重合閘充電時間），通常取20～25 秒左右；

l  額定電壓：在額定狀態時輸出的電壓值，一般為57.735V；

l  額定電流：在額定狀態時輸出的電流值；

測試步驟6：選擇故障類型

在界面的左中部可選擇需要進行測試的故障類型，包括：

l  A-N：A 相接地，打“√”表示選中測試；

l  B-N：B 相接地，打“√”表示選中測試；

l  C-N：C 相接地，打“√”表示選中測試；

測試步驟7：設置故障參數

l  故障阻抗倍數：在界面的左下部可根據需要選擇各段阻抗定值的測試倍數，每段各提供了最多四個阻抗測試點，倍數可以改變，打“√”者表示選中測試；

l  故障時間：?jiǎn)挝粸槊?，每次子試?yàn)項目從進入故障到結束之間的時間，一般地，應保證保護在該時間內可以完成整個“跳閘→重合→再跳閘”的過程；

測試步驟8：開始試驗

l  確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗；

l  單擊“退出試驗”按鈕或鍵盤上的F3快捷鍵可退出試驗。

---
