變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成,并行三根專用測量電纜以及測量夾子和接地線組成。
     主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫斎耄?；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄?。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。
一、三相Yn形測量接線
1.黃色夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的A相上，及代表、三相Yn型A相的測量。

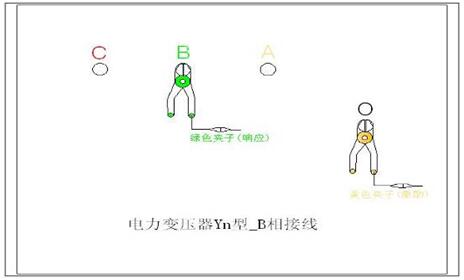

2.黃色夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的B上，及代表三相Yn型B的測量。

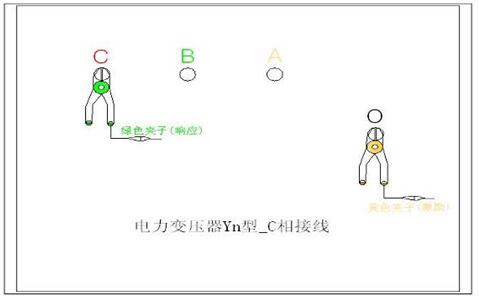

3.夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的C，及代表三相Yn型C的測量。

二、三相Y形測量接線

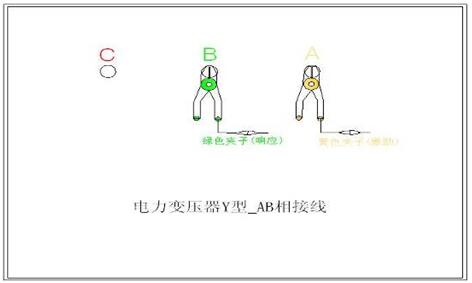

1.黃色夾子(輸入)鉗在變壓器的A相上，綠色夾子（測量）鉗在變壓器的B上，及代表三相Y型AB的測量。

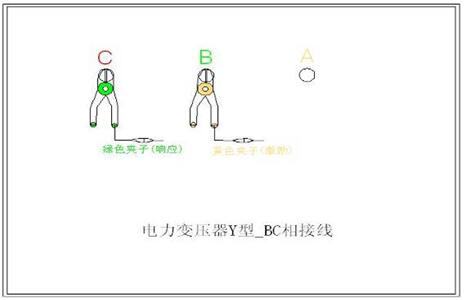

2.色夾子(輸入)鉗在變壓器的B相上，綠色夾子（測量）鉗在變壓器的C上，及代表三相Y型BC的測量。

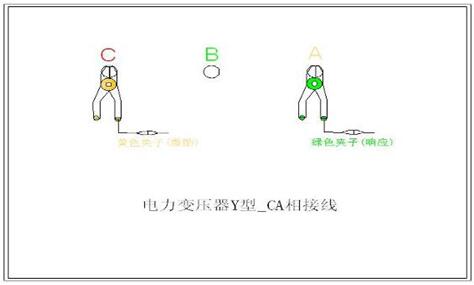

3.黃色夾子(輸入)鉗在變壓器的C相上，綠色夾子（測量）鉗在變壓器的A上，及代表三相Y型CA的測量。

三、三相△形測量接線

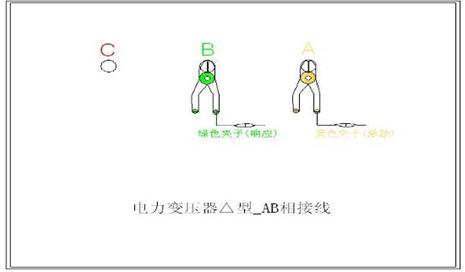

1.黃色夾子(輸入)鉗在變壓器的A相上，綠色夾子（測量）鉗在變壓器的B上，及代表三相△型AB的測量。

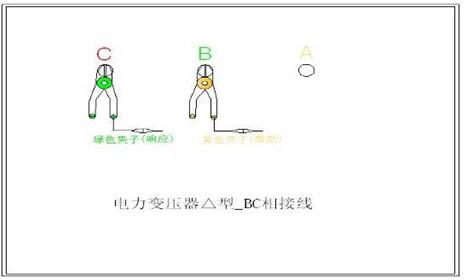

2.黃色夾子(輸入)鉗在變壓器的B相上，綠色夾子（測量）鉗在變壓器的C上，及代表三相△型BC的測量。

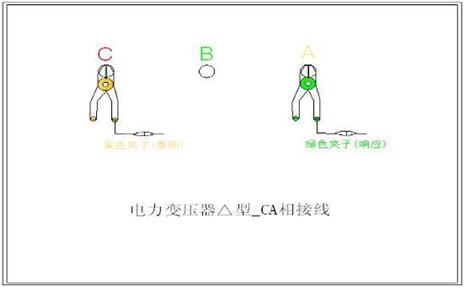

3.黃色夾子(輸入)鉗在變壓器的C相上，綠色夾子（測量）鉗在變壓器的A上，及代表三相△型CA的測量。

四、單相X、Y、Z測量接線

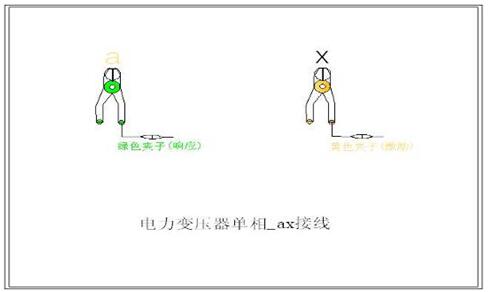

1.黃色夾子(輸入)鉗在變壓器的x點上，綠色夾子（測量）鉗在變壓器的a上，及代表單相X、Y、Z型ax的測量。

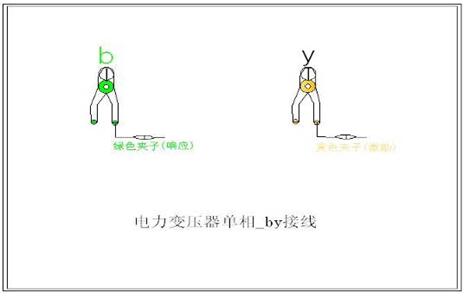

2.黃色夾子(輸入)鉗在變壓器的y點上，綠色夾子（測量）鉗在變壓器的b上，及代表單相X、Y、Z型by的測量。

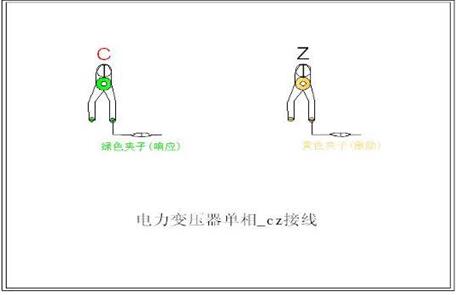

3.黃色夾子(輸入)鉗在變壓器的z點上，綠色夾子（測量）鉗在變壓器的c上，及代表單相X、Y、Z型cz的測量。

注意事項:
變壓器繞組變形測試儀在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。
注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

---
