變壓器是電力系統中重要的設備，變壓器的安全運行直接影響這電力經濟，對變壓器出產和運行都需要在一定時期進行預防性測試。變壓器檢測的項目有很多，本文主要是介紹三回路變壓器測試如何操作。
     三回路變壓器測試的操作方法

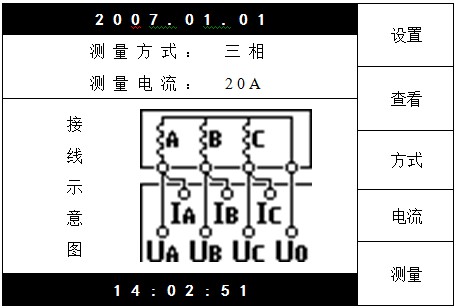

     1、接好電源及地線，打開電源，進入初始界面，如下圖所示：

     “設置”鍵：設置當前日期和時間。
     “查看”鍵：查看已經存儲的數據。內容包括測量結果、測試日期、分接號等等。

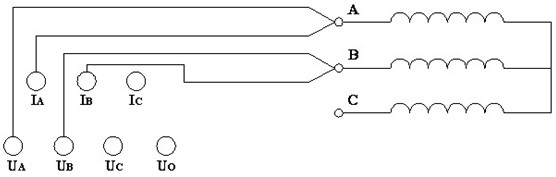

     “方式”鍵：設置測量方式，包括“單相”、“兩相”和“三相”。并且在“接線示意圖”的區域會顯示相應的接線圖，可作為實際接線時的參考。
     “電流”鍵：設置測量的電流大小。在測量方式為“單相”或“兩相”時，可供選擇的電流為 1A、5A、10A、20A、40A。測量方式為“三相”時，可供選擇的電流為 1A、5A、10A、20A。您可以參考技術指標所列出的相關參數選擇合適的測量電流。
     “測量”鍵：在接好測試接線，選擇好測量電流后，可以按“測量”鍵開始測試。
     2、單相測量

     接好被測繞組接線，選擇合適的測量電流后，按“測量”鍵，直阻儀進入測量狀態，開始給繞組供電。并進入如下界面：

     此時，繞組的電流開始逐漸上升，如果充電進度條和電流顯示值長時間停滯不前，則可能所測阻值超出當前電流的測量范圍，電流因此達不到預設值。此時可按“退出”鍵返回，重新選擇電流再試。當達到預定的電流的時候，進入恒流狀態。并進入下一界面

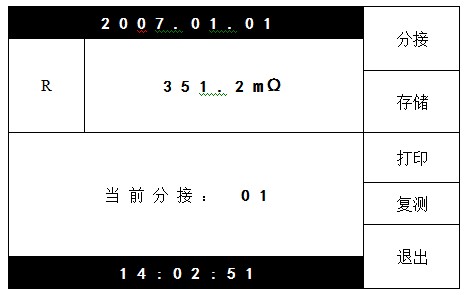

     現在，三回路變壓器測試開始顯示被測繞組的電阻值，并逐步趨于穩定。此時可以按“分接”鍵調整和設置當前分接值或繞組名，以便對測量結果進行標注。按下“分接”鍵后，右側的多功能鍵變成“▲”“▼”“ ”“確定”以及“取消”，并且彈出分接設置對話框，設置完畢按“確定”保存，或者按“取消”放棄修改，然后即可按“存儲”“打印”鍵保存或打印測量結果，如果對數據有疑問，可以按“復測”鍵重新進行測量計算。
     在測量有載調壓變壓器時，當一個分接位置的測試數據穩定后，可以將有載分接開關切換到下一分接位置，而不需要放電重新開始測量。此時，繞組電阻值會逐步變化直至穩定，您也可以按“復測”鍵快速刷新數據。重復以上步驟，直至完成全部分接測試。
     3、三相測量

     三相測量適用于YN星型聯接并且有中性引出端的繞組，對于yn聯接的繞組由于聯接銅排的影響，三相和單相測量結果會有所差異，建議使用單相測量。

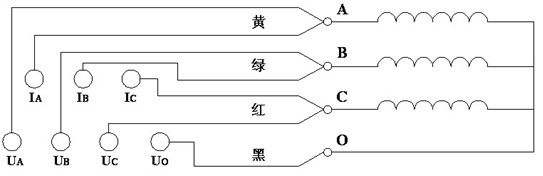

     三相接線如下圖所示：

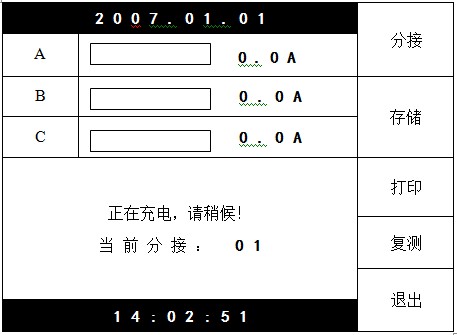

     選擇好測量電流，接好三相接線，在初始界面狀態下按“測量”鍵后，直阻儀進入測量狀態，開始給繞組供電。并進入如下界面：

     此時，各繞組的電流開始逐漸上升，如果充電進度條和電流顯示值長時間停滯不前，則可能所測阻值超出當前電流的測量范圍，電流達不到預設值。此時可按“退出”鍵返回，重新選擇電流再試。當達到預定的電流的時候，進入恒流狀態。并進入下一界面：

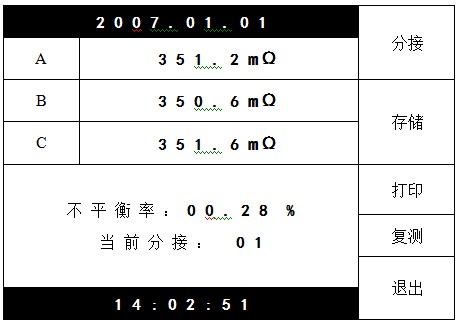

     此時，三回路變壓器測試開始顯示各相的電阻值，隨著各相電阻值逐步趨于穩定，不平衡率將逐步減小。在此狀態下，可以按“分接”鍵調整和設置當前分接值或繞組名，以便對測量結果進行標注。按下“分接”鍵后，右側的多功能鍵變成“▲”“▼”“ ”“確定”以及“取消”，并且彈出分接設置對話框，設置完畢按“確定”保存，或者按“取消”放棄修改。當所有數據基本穩定之后，即可按“存儲”“打印”鍵保存或打印測量結果，如果對數據有疑問，可以按“復測”鍵重新進行測量計算。不平衡率的顯示范圍最大為50%，超過范圍只顯示“>50%”。
     測量有載調壓變壓器時，當一個分接位置的測試數據穩定后，可以將有載分接開關切換到下一分接位置，而不需要放電重新開始測量。此時，各相電阻值及不平衡率會逐步變化直至穩定，您也可以按“復測”鍵快速刷新數據。重復以上步驟，直至完成全部分接測試。
     測量完畢后，按“退出”鍵結束測量，此時，直阻儀開始自動放電，顯示器相應的做出放電指示，以及蜂鳴器鳴叫。放電完畢，將回到初始界面，即可開始拆除測量接線。

---
