土壤電阻率是接地工程的重要參數，我們?cè)谠O(shè)計、計算接地裝置時應首先測量當?shù)氐耐寥离娮杪?，并搞清土壤率在地面水平各方向的變化以及垂直方向的變化?guī)律，以使用最小的投資達到最理想的設計結果。
    一、三極法測量土壤電阻率(工程實際中很少采用)
    在需要測土壤電阻率的地方，埋入幾何尺寸為己知的接地體，按電壓電流法測出接地體的接地電阻。
    測量采用的接地體為一根長3m，直徑50mm的鋼管；或長3m，直徑25mm的圓鋼；或長10～15m，40mm×4mm的扁鋼，其理入深度0.7～1.0m。
    采用垂直打入土中的圓鋼，測量接地電阻時，電壓極距電流極和被測接地體20m遠即可。測得接地電阻后，由下式即可算出該處土壤電阻率。即
        ρ＝(2πιR_g)／[1n(4ι／d)]
    式中 ρ——土壤電阻率，Ω·m;
         ι——鋼管或圓鋼埋入土壤的深度，m;
         d——鋼管或圓鋼的外徑m；
         R_g——接地體的實測電阻，Ω。
    用扁鋼作水平接地體時，土壤的電阻率按下式計算，即
        ρ＝(2πLR_g)／[1n(L²／bh)]
    式中 ρ——土壤電阻率，Ω·m;
         L——接地體的總長度，m;
         h——扁鋼中心線離地面的距離，m;
         b——扁鋼寬度，m;
         R_g——水平接地體的實測電阻，Ω。
    用三極法側量土壤電阻率時，接地體附近的土壤起著決定性作用，所測的土壤電阻率，在很大程度上僅反映了接地體附近的土壤電阻率。
    所測得的接地電阻R_g中，還包括了接觸電阻在內，從而引起較大誤差。此外，由于地的層狀或剖面結構，用上述方法換算出來的等值電阻率，只能是對應于被測接地體的尺寸和埋設狀況的地的等值電阻率。這個等值電阻率對于不同類型和尺寸的接地體來說，差別是很大的，因而這種方法在工程實際中很少采用。
    二、四極法測量土壤電阻率

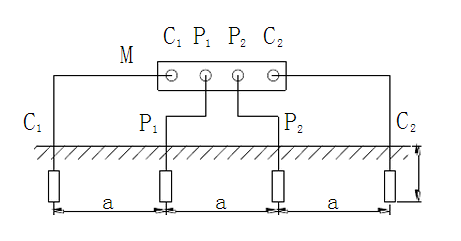

    采用四級法測量土壤電阻率時，其接線如圖1-1所示。

 圖1-1 四極法測地壤電阻率的試驗接線圖

 由外側電極C₁、C₂通入電流I，若電極的埋深為ι，電極間的距離為aι，則C₁、C₂電極使P₁、P₂上出現的電壓分別為：
        U₂＝ρI／2π[1／α－1／2α]
        U'₂＝ρI／2π[1／2α－1／α]
    而兩極間的電位差為：
        U₂－U'₂＝ρι／2πα
    因此ρ＝[2πα(U₂－U'₂)]／I＝2πα(U／I)＝2παR_g    (1-1)
    式中 ρ——土壤電阻率，Ω·m;
         a——電極間的距離，m;
         U——P₁、P₂點的實測電壓，V；
         R_g——實測土壤電阻，Ω。
    由式(1-1)可知，當a己知時，測量P₁、P₂兩極間的電壓和流過的電流，即可算出土壤的電阻率。
    四極法測得的土壤電阻率，與電極間的距離a有關，當a不大時所測得的電阻率，僅為大地表層的電阻率，其反映的深度隨a的增大而增加。一般測得的ρ值是反映0.75a深處的數值。
    具有四個端頭的接地電阻測試儀，均可用于四極法測量土壤的電阻率。
    用四極法測量土壤電阻率時，電極可用四根直徑2cm左右，長0.5～1.0m的圓鋼或鋼管作電極，考慮到接地裝置的實際散流效應，極間距離可選取20m左右，埋深應小于極間距離的1/20。測量變電所的ρ值時，應取3～4點以上測量數的平均值作為測量值。
    用以上方法測出的土壤電阻率，不一定是一年中的最大值，所以應按下式進行校正。
        ρ_max＝ψρ
    式中 ρ_max——土壤最大電阻率，Ω·m;
         ρ——實測土壤電阻率，Ω·m;
         ψ——考慮到土壤干燥的季節系數，其值如表1-1所示，測量時如大地比較干燥，則取表中的較小值，比潮濕時，則取較大值：

 注：測量時，如果土壤比較干燥，計算時采用表中較小的ψ值；土壤比較潮濕，則采用較大ψ值。
    三、用四極法測量時有以下注意事項
    1.對于已運行的變電所測土壤電阻率時，因電流要受到地中水平接地體的影響，因而測量時要找土質相同的遠離接地網的地方進行。
    2.為了全面的了解電阻率的水平方向的分布情況，要在被測試的范圍內找不同的4～6點進行測量。
    3.為了了解土壤的分層情況，應改變幾種不同的a值進行測量，比如a＝10、20、30、50m等。
    4.測土壤電阻率時盡量避開地下的管道等，以免影響測試結果。
    5.不要在雨后土壤較濕時測土壤電阻率。
