變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。

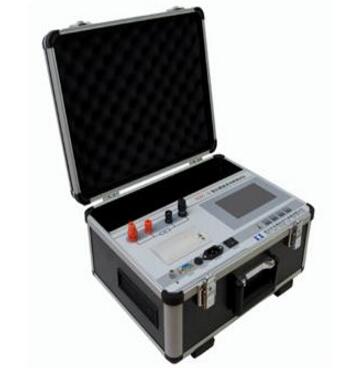

　　1、變壓器直流電阻測試儀采用高速16位A/D轉換器，測量數據穩定，重復性好。
　　2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和最佳的測量狀態，無須手動切換電流換檔。
　　3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
　　4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
　　5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
　　6、變壓器直流電阻測試儀可顯示測量電流和測量時間。
　　7、智能化功率管理技術，可有效減輕儀器內部發熱。
　　8、變壓器直流電阻測試儀可儲存120次測量數據，掉電不丟失。
　　9、全部漢字菜單及操作提示，直觀方便。
　　測量方法
　　測量變壓器直流電阻主要有電流電壓表法、平衡電橋法和輔助測量法（數字電橋法）。變壓器直流電阻縮短測量時間的方法主要有回路電阻突變法、恒流源法、助磁法、消磁法和數字式直流電阻測試儀。
　　1. 電流電壓表法。電流電壓表法又稱電壓降法。電壓降法的測量原理是在被測繞組中通以直流電流，因而在繞組的電阻上產生電壓降，測量出通過繞組的電流及繞組上的電壓降，根據歐姆定律即可算出繞組的直流電阻。測量接線如圖1所示。
　　2. 減小回路電感——全壓恒流源法。全壓恒流電源是由一恒壓電壓源和一恒流源及控制回路構成，恒壓源的無載直流電壓一般為45-100V，其作用是在充電初始使電流有較快的上升速度；恒流源則強迫充電電流很快穩定在預定值（即恒壓源下充電，恒流源下測量）。將其應用于電橋法或電壓降法中，能大大減少充電時間，準確迅速地測量大型變壓器繞組的直流電阻。
　　3. 減小回路電感——助磁法。變壓器鐵心是非線性鐵磁材料，當勵磁電流產生的磁勢足夠大時，變壓器鐵心會因磁飽和而使L減小，助磁法就是基于鐵心的這樣一種特性提出來的。
　　4. 減小回路電感——消磁法。同一鐵心柱的兩個繞組中通以相反的的電流以使磁通抵消，從而使測量電路達到基本屬于純電阻（L≈0）的線性電路，使測量準確穩定、簡單迅速。

---
